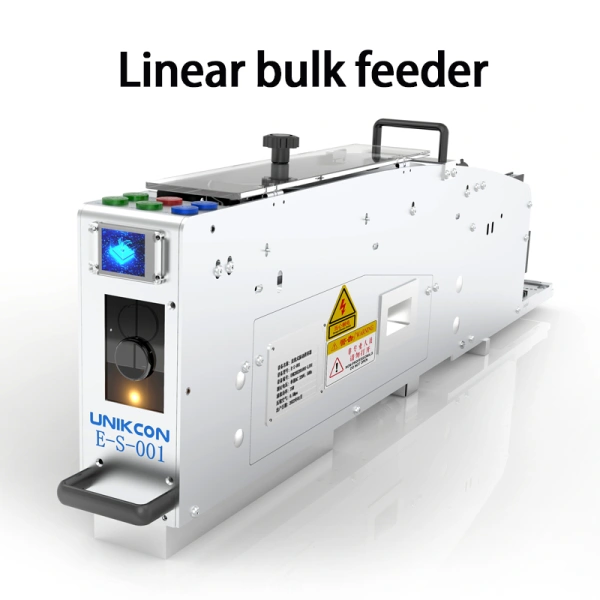

linear bulk feeder for odd-formed components

项目内容   item

技术指标   data

基础参数

basic data

型号   model

E-S-001

供料器额定电压 Voltage

单相AC   220V，50Hz

供料器额定功率 Power

75W

压缩空气气压 Air source

0.45-0.6Mpa

供料器重量(约) weight

20KG

供料器外形尺寸Feeder Dimension

供料器本体长度 L:950±10mm

供料器本体宽度 W:100±5mm

供料器本体高度 H:260±25mm

工作时噪声限值 noise limited

≤65dB

功能参数

function data

储料数量   Quantity of stock

100-300PCS

供料节拍   feeding speed

1.5s/ pc

卡料率   failure rate

≤0.3%

元件参数

component data

元件尺寸(长方形) component size  (rectangle)

长度方向L:L+1~2;L≤25mm

宽度方向W:W±0.1:W≤15mm

高度方向H:H+0.5:H≤24mm

元件尺寸(圆柱型) component size (Cylindrical)

长度方向L:L+1~2;L≤18mm

直径尺寸D:D±0.1;D≤12mm

元件引脚间距公差P Component pin spacing tolerance P

带整形，±0.4mm P±0.1;

元件引脚直径φd Component pin diameter φd

φd±0.1;

元件引脚长度t component pin lead length

h±0.5;2.8mm≤h≤5mm

元件引脚方向 Component pin direction

竖直向下平行于重力方向 Vertically downward, parallel to the direction of gravity
